電機軟起動器概述

交流鼠籠型電動機軟起動技術在發達國家已應用多年，成功地解決了交流電動機起動時造成的較大起動電流、對供電電壓質量的影響和供電線路損耗增大及對機械設備沖擊等問題。

系列中文軟起動器正是以先進的微處理器為核心，應用先進的軟件設計方法和硬件技術，采用晶閘管相移技術，實現交流異步電動機的軟起動、軟停車功能，同時具有斷相、過壓、欠壓、過流、過載、三相不平衡、短路等多項保護功能。

該軟起動器覆蓋7.5-50OKW，質量可靠，電磁兼容性(EMC）好，適用于煤礦井下、露天煤礦、冶金礦山、港口碼頭、選煤廠、發電廠、風機、水泵、輸送類及壓縮機等大負荷惡劣環境中運輸設備軟起支/直接起動控制，是星/三角轉換，自耦降壓，磁控降壓等降壓啟動設備的理想換代，產品的軟起動/直接起動的改造和新產品的軟起動/直接起動設計。

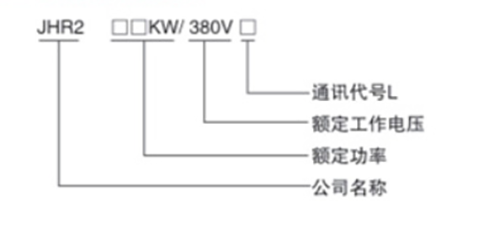

型號名稱及含義

工作原理

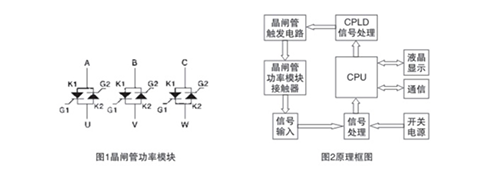

軟起動器原理框圖如下圖2所示。功率部分由三對反并聯的晶閘管組成如圖1所示，控制部分的核心微處理器采集電網的同步信號、電壓信號、電流信號和電機功率因數角，控制軟件根據這四個參數的變化，應用晶閘管相移技術，使加到電動機上的電壓按某一規律慢慢達到全電壓。通過適當?shù)卦O(shè)置控制參數，可以使電動機的轉矩和電流與負載要求得到較好的匹配。
